Geschichte:
Im Jahr 2005 begann ich ernsthaft darüber
nachzudenken ob nicht Anstelle der CB Antenne an der Halle meines Arbeitsgebers
die Möglichkeit bestehen könnte eine Amateurfunkstation aufzubauen. Bei mir
Zuhause geht nicht wirklich mehr als ein FB23. So wurde anstelle einer einfachen
CB Antenne zuerst eine CB
Vertikal mit UNUN montiert.
Das richtig nette an diesem Mast war eine Umlenkrolle die beim Antennenbau
montiert wurden um damit einen 80/40
Meter Dipol hochzuziehe zu können. Diese Antenne spielt im DL Verkehr 1a
und so konnte bei Funkertag und ähnlichen Veranstaltungen mit Spaß Betrieb
gemacht werden. Auch einige richtige Conteste wurden dann von hier durchgeführt.
Dabei wurde der 80/40 Meter Dipol gespannt und verschiedene Antennen auf
verschiedene portabel Masten eingesetzt.

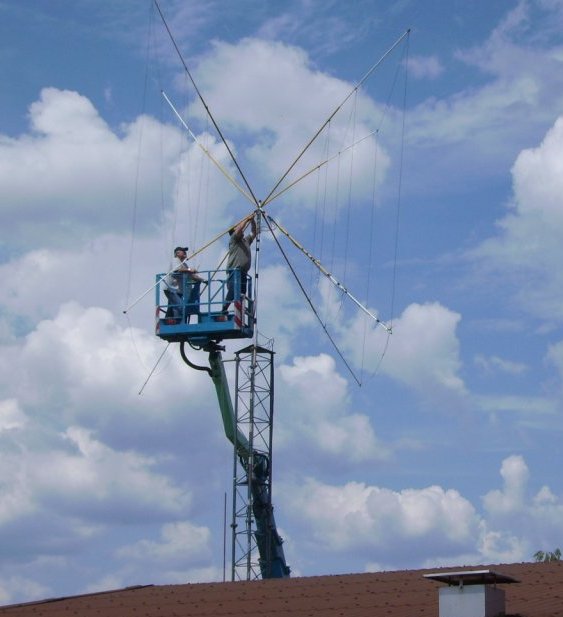

Im Spätsommer des Jahres 2008 konnte endlich eine vernünftige Antenne auf den
Mast gesetzt werden. Zum Einsatz kam eine 2 Element Spider
Quad. Nun kann der 80/40 Meter Dipol eigentlich nicht mehr zusammen mit der Quad
eingesetzt werden, deshalb sollte noch eine 80/40 Meter vertikal fix auf dem
Grundstück installiert werden.
Die Funkgeräte werden inzwischen im Aufenthaltsraum nur noch zum Contest
aufgebaut. Die Steuerung einer Station mit dem TS-480 via WLan war zwar möglich,
aber es zeigte sich das ich von Zuhause mit drehbaren Beam und PA doch mehr
erreichen kann. Somit wurde die Spielerei mit dem WLan einfach überflüssig.
Technik:
In einem Schrank der im Aufenthaltsraum steht, sind
zwei Netzteile die Rotorsteuerung und die Fernsteuereinheit des
Antennenumschalters eingebaut. Außerdem befindet sich noch ein alter PC, den Frank, DG1NFS
besorgte, mit Monitor und Bedienteile in diesem Schrank. Mit dieser
Grundausstatung kann recht schnell
eine Funke mitgebracht werden und eine Station betriebsbereit gemacht
werden. Dazu
steht ein Yaesu FT920 oder TS-480 zur Verfügung, beide
Geräte verfügen über Sound-/ Catinterface und
ermöglichen so vernünftigen Betrieb.
Diese Geräte können eine SPE Expert 1K FA oder eine
AMERITRON AL-811H ansteuern.
Für die 2. Funke stehen
verschiedene alte Laptops zur
Verfügung. Dank der verwendeten Software UCXLog werden keine
großen Ansprüche an die Rechner gestellt.
Zur
Entkopplung dienen ICE Bandfilter, nicht so gut wie Dunestar aber bezahlbar. Wenn bei den Antennen noch ein
wenig geschaut wird das sie sich nicht zu sehr beeinflussen, kann auf
zwei Bänden gleichzeitig Betrieb gemacht werden. Nur hin und
wieder finden sich noch Störungen.
Ganz wichtig: Nach einen
Tipp von Frank wurde eine Kaffevollautomat
angeschafft, so kann eine Nachtschicht vor einer Funke dann auch mal
länger werden.
Antennen:
Die
einzige fixe Antenne ist eine 2 Element Spinnenquad, allerdings sollte irgendwann noch eine Vertikal für die langen Bäder dazu kommen.
Sie hat also
keinen Boom und für jedes Band haben die Elemente den optimalen
Abstand. Andere eingesetzte Antennen werden nur portabel

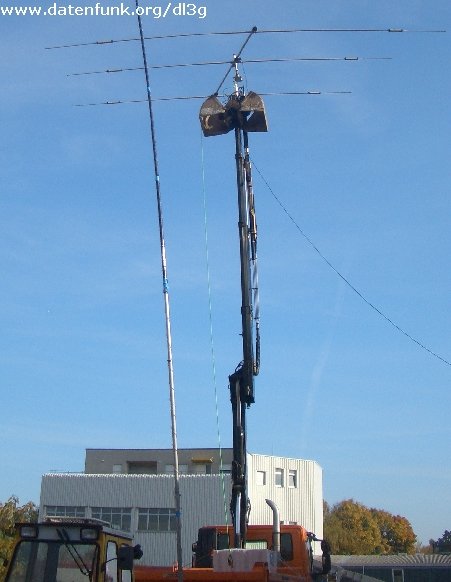

aufgebaut. An Masten stehen verschiedene Steckmasten zur
Verfügung. Allerdings taugt keiner wirklich was. Nur mein 15 Meter
Hydraulikmast ist wirklich geeignet auch mal eine größere echte Antenne zu
tragen.

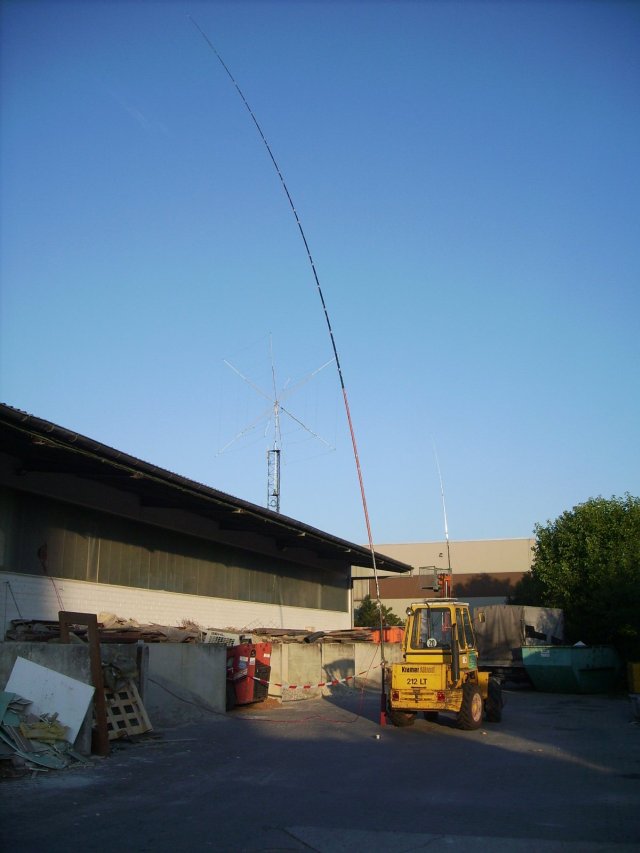

Deshalb wurde in der letzten Zeit für die längeren Bänder vor allem auf Vertikals gesetzt.
Wobei das Loch im Glas, das hier unten sichtbar ist leider nicht mehr
vorhanden ist :-(. Nun muss wohl doch irgendwann mal ein fixes Kabel
nach hinten verlegt werden.
Es stehen einige Antennen für den portablen Betrieb zur Verfügung:
- 1/4
Lambda Eigenbau Verikals für 40 / 80 Meter, leider können nur einige Radials ausgelegt werden.
- Doppeldipol von ECO für 10 - 30 Meter
- 3 El. Trap Dipol von ECO für 10 / 15 / 20 Meter
- Hex Beam Eigenbau 15 / 20 Meter
- Cobwebb Eigenbau 10 / 15 / 17 / 20 Meter
- Vertikal mit UNUN Eigenbau
- UNUNs Eigenbau für Landdrähte
- Eco Roma 10 / 11 Meter Vertikal
- Trap Dipol 40 / 80 Meter von ECO
- 10 Meter 2 El. Quad US- Firma
gibt's leider nicht mehr
Daraus können verschiedene Kombinationen zusammengestellt werden.
Probleme und Lösungen:
Cat
Steuerung des TS-480 immer wieder wird gefragt da bei jemanden die Cat
Steuerung nicht funktioniert, hier meine Lösungen wenn auch noch
am gleichen COM Port die PTT Steuerung mitläuft:

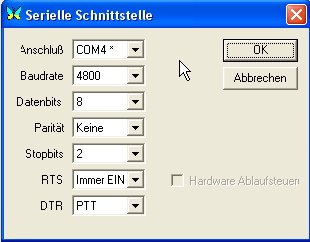

Bei MixW:

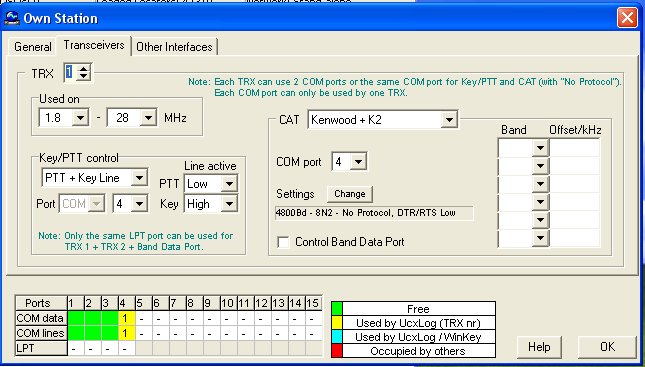

Bei UCXLog:
